可调真空发生器

E-Vac^®真空发生器

用于升降、装夹、安装和放置的真空！

E-Vac是什么？

EXAIR推出的新型E-Vac气动真空发生器价格低廉，可用来抽吸真空。

Vacuum Generators

	拾取和放置装夹起吊夹持校直表面安装
E-Vac压缩空气带动真空发生器提供瞬态响应，主要用于拾取和放置作业。该单级真空发生器价格低廉，有多种尺寸、抽气量和吸盘可供选择，用途广泛。

为什么用E-Vac？

E-Vac在线式真空发生器设计，能高效的将耗气量降到最低程度。机械式真空发生器经常会出现真空波动。EXAIR的单级在线式设计消除了这种波动，提供持续稳定的真空。灰尘和其他污物可以轻易通过真空发生器而不会妨碍机器运转（真空发生器上无需过滤器）。E-Vac免维护，无活动部件损耗。

各组件小巧紧凑，易于将组件紧密安装在作业面（将E-Vac放在需要真空的地方），消除了长距配管中可能出现的线损并提高了周速。这也可以免除需要更大的真空发生器。在使用真空吸盘时，能保证快速吸住和脱落次数。

E-Vac models

应用

拾取和放置零件和设备
包装
打标签
真空成型
模具分离
真空灌装
泄漏测试
容器排空

装夹、夹持
印刷设备上的纸张校准和送纸
真空包装
表面贴装
真空层压木材成型
纸箱成型

优点

小巧，便携
单级在线式设计，消除了真空波动
无噪音
瞬态真空
即用即装
轻便，耐用

无活动部件，无需维修
14种型号可选择
快速响应-提高周速
持久耐用6061铝制结构
操作安全-不需用电

E-Vac使用简单

E-Vac的结构为铝制。泵的插口可轻易连接现有管道，还有耐用的乙烯基真空吸盘用于拾取和放置。

可额外选购的消音器能使E-Vac最大程度地排气，从而避免降低循环速度。标准配置的消音器末端封闭，适用于无尘无屑的作业环境。直通式消音器不会累积碎屑降低性能，推荐用于有微粒存在的作业环境。

两种款式-低真空和高真空

EXAIR生产两种款式的E-Vac：高真空和低真空。不同款式适用于不同用途。

低真空型，真空度最高达21"Hg（71千帕），特别适用于有渗透性的材料-如纸板和精密材料。低真空型防止任何由于过度真空所造成的表面弯曲、缠结、波纹和变形。这一款产生更多真空流量以解决渗漏问题。

高真空型，真空度最高达27"Hg（91千帕），特别适用于非渗透性材料，如玻璃、铁板和塑料。

选择一个合适的真正吸盘来配套真空发生器和应用。

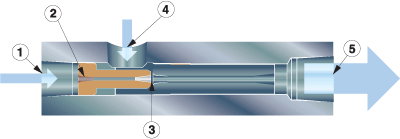

E-Vac怎样工作

E-Vac how diagram

压缩空气通过入口(1)，然后流经一个单向的喷嘴(2)气流排出时，先膨胀并提高流速后再通过文氏管(3)在外孔和文氏管之间的吸气点上有一个与原始气流(4)相切的真空入口。吸入真空入口的气流和原始气流混合后在相反一端排出。(5)

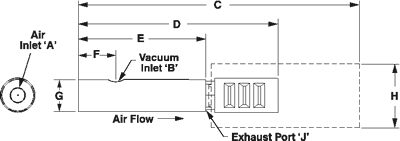

E-Vac 尺寸

E-Vac Dimensions

真空发生器尺寸
型号	空气入口A	真空入口 B		C	D	E	F	G	H	排气端口 J
800001, 800002, 800003, 810002, 810003, 810006	1/8 NPT	1/8 NPT	in	N/A	N/A	3.00	0.88	0.75	N/A	1/4 NPT
800001, 800002, 800003, 810002, 810003, 810006	1/8 NPT	1/8 NPT	mm	N/A	N/A	76	22	19	N/A	1/4 NPT
800001H, 800002H, 800003H, 810002H, 810003H, 810006H	1/8 NPT	1/8 NPT	in	N/A	5.00	3.00	0.88	0.75	N/A	1/4 NPT
800001H, 800002H, 800003H, 810002H, 810003H, 810006H	1/8 NPT	1/8 NPT	mm	N/A	127	76	22	19	N/A	1/4 NPT
800001M, 800002M, 800003M, 810002M, 810003M, 810006M	1/8 NPT	1/8 NPT	in	7.00	N/A	3.00	0.88	0.75	1.50	1/4 NPT
800001M, 800002M, 800003M, 810002M, 810003M, 810006M	1/8 NPT	1/8 NPT	mm	178	N/A	76	22	19	38	1/4 NPT
800005, 800008, 810008, 810013	1/4 NPT	3/8 NPT	in	N/A	N/A	4.50	1.50	1.00	N/A	3/8 NPT
800005, 800008, 810008, 810013	1/4 NPT	3/8 NPT	mm	N/A	N/A	114	38	25	N/A	3/8 NPT
800005H, 800008H, 810008H, 810013H	1/4 NPT	3/8 NPT	in	N/A	7.50	4.50	1.50	1.00	N/A	3/8 NPT
800005H, 800008H, 810008H, 810013H	1/4 NPT	3/8 NPT	mm	N/A	191	114	38	25	N/A	3/8 NPT
800005M, 800008M, 810008M, 810013M	1/4 NPT	3/8 NPT	in	8.50	N/A	4.50	1.50	1.00	1.50	3/8 NPT
800005M, 800008M, 810008M, 810013M	1/4 NPT	3/8 NPT	mm	216	N/A	114	38	25	38	3/8 NPT
800013, 800017, 810023, 810031	1/2 NPT	1/2 NPT	in	N/A	N/A	6.00	1.88	1.25	N/A	1/2 NPT
800013, 800017, 810023, 810031	1/2 NPT	1/2 NPT	mm	N/A	N/A	152	48	32	N/A	1/2 NPT
800013H, 800017H, 810023H, 810031H	1/2 NPT	1/2 NPT	in	N/A	9.00	6.00	1.88	1.25	N/A	1/2 NPT
800013H, 800017H, 810023H, 810031H	1/2 NPT	1/2 NPT	mm	N/A	229	152	48	32	N/A	1/2 NPT
800013M, 800017M, 810023M, 810031M	1/2 NPT	1/2 NPT	in	15.88	N/A	6.00	1.88	1.25	2.00	1/2 NPT
800013M, 800017M, 810023M, 810031M	1/2 NPT	1/2 NPT	mm	403	N/A	152	48	32	51	1/2 NPT

性能

低真空发生器性能（渗透性）
型号	耗气量SCFM（80PSIG）	噪声级（以dBA计）			真空流量SCFM vs 真空度 "Hg
型号	耗气量SCFM（80PSIG）	无消音器	标准消音器	直通式消音器	0	3	6	9	12	15	18	21	最大真空
800001	1.5	80	72	52	1.52	1.41	1.25	1.10	0.95	0.85	0.56	0.00	21
800002	2.1	80	72	55	2.22	2.05	1.91	1.77	1.45	0.95	0.56	0.00	21
800003	3.1	89	74	58	3.75	3.52	3.15	2.75	2.15	1.20	0.56	0.00	21
800005	5.4	92	83	68	5.59	5.23	4.51	3.75	3.34	2.51	1.25	0.00	21
800008	8.4	97	88	76	7.70	6.95	6.30	5.30	4.23	3.15	1.31	0.00	21
800013	12.6	99	91	80	15.5	14.50	13.15	11.35	8.70	4.03	0.00	0.00	18
800017	16.8	101	91	83	18.50	17.20	14.70	12.40	9.80	5.00	0.00	0.00	18

低真空发生器排空时间（渗透性）
型号	耗气量SCFM（80PSIG）	将1立方英尺的容器排空至列表上的真空度（显示单位为"Hg）所需时间，单位为秒。
型号	耗气量SCFM（80PSIG）	0	3	6	9	12	15	18	21
800001	1.5	0.00	3.30	7.95	14.40	22.90	34.55	52.75	137.45
800002	2.1	0.00	2.40	5.35	9.25	14.30	22.65	35.05	105.50
800003	3.1	0.00	1.45	3.10	5.60	9.10	15.60	34.05	92.30
800005	5.4	0.00	0.80	2.00	3.50	5.65	8.70	15.65	39.90
800008	8.4	0.00	0.70	1.60	2.80	4.40	6.95	14.70	29.35
800013	12.6	0.00	0.31	0.81	1.36	2.16	3.51	11.21	N/A
800017	16.8	0.00	0.31	0.71	1.26	2.06	3.41	8.06	N/A

低真空发生器性能（渗透性）--公制
型号	耗气量SLPM (5.5 BAR）	噪声级（以dBA计）			低真空发生流量SLPM对比真空度Kpa
型号	耗气量SLPM (5.5 BAR）	无消音器	标准消音器	直通式消音器	0	10	20	31	41	51	61	71	最大真空
800001	42.5	80	72	52	43.0	39.9	35.4	31.1	26.9	24.1	15.9	0.0	71
800002	59.5	80	72	55	62.9	58.0	54.1	50.1	41.1	26.9	15.9	0.0	71
800003	87.8	89	74	58	106.2	99.7	89.2	77.9	60.9	34.0	15.9	0.0	71
800005	152.9	92	83	68	158.3	148.1	127.7	106.2	94.6	71.1	35.4	0.0	71
800008	237.9	97	88	76	218.0	196.8	178.4	150.1	119.8	89.2	37.1	0.0	71
800013	356.8	99	91	80	438.9	410.6	372.4	321.4	246.3	114.1	0.0	0.0	61
800017	475.7	101	91	83	523.8	487.0	416.2	351.1	277.5	141.6	0.0	0.0	61

低真空发生器排空时间（渗透性）
型号	耗气量SLPM（5.5 BAR）	将0.03立方米的容器排空至列表上的真空度（显示单位为千帕）所需时间，单位为秒。
型号	耗气量SLPM（5.5 BAR）	0	10	20	31	41	57	61	71
800001	42.5	0.00	3.30	7.95	14.40	22.90	34.55	52.75	137.45
800002	59.5	0.00	2.40	5.35	9.25	14.30	22.65	35.05	105.50
800003	87.8	0.00	1.45	3.10	5.60	9.10	15.60	34.05	92.30
800005	152.9	0.00	0.80	2.00	3.50	5.65	8.70	15.65	39.90
800008	237.9	0.00	0.70	1.60	2.80	4.40	6.95	14.70	29.35
800013	356.8	0.00	0.31	0.81	1.36	2.16	3.51	11.21	N/A
800017	475.7	0.00	0.31	0.71	1.26	2.06	3.41	8.06	N/A

高真空发生器排空时, 间（非渗透性）
型号	耗气量SCFM（80PSIG）	将1立方英尺的容器排空至列表上的真空度（显示单位为"Hg）所需时间，单位为秒。.
型号	耗气量SCFM（80PSIG）	0	3	6	9	12	15	18	21	24	27
810002	2.3	0.00	3.95	9.85	17.85	27.55	39.05	59.00	82.60	141.20	400.10
810003	3.3	0.00	2.75	6.55	12.35	19.55	29.15	42.55	61.75	94.25	231.85
810006	6.2	0.00	1.95	4.50	7.95	12.35	18.55	28.50	43.30	65.75	165.45
810008	8.4	0.00	1.05	2.45	4.70	7.35	10.85	16.25	24.85	38.45	90.15
810013	13.2	0.00	0.75	1.60	2.95	4.50	6.55	10.15	16.10	27.30	71.45
810023	23.1	0.00	0.50	1.00	1.70	2.60	3.80	5.55	8.25	13.30	51.30
810031	30.8	0.00	0.40	0.90	1.60	2.35	3.40	5.05	7.45	11.55	45.70

真空发生器性能（非渗透性）-公制
型号	耗气量SLPM (5.5 BAR）	噪声级（以dBA计）			低真空发生流量SLPM对比真空度Kpa
型号	耗气量SLPM (5.5 BAR）	无消音器	标准消音器	直通式消音器	0	10	20	31	41	51	61	71	81	91	最大真空
810002	65.1	86	81	61	34.5	33.0	28.3	25.5	24.6	21.0	16.0	13.0	5.7	0.0	91
810003	93.4	87	82	63	49.0	45.0	41.9	35.1	30.9	28.9	22.1	19.0	13.9	0.0	91
810006	175.6	91	82	71	78.0	75.0	64.0	58.0	53.0	45.0	32.0	26.0	21.7	0.0	91
810008	237.9	97	90	80	124.6	116.1	106.2	89.2	77.9	67.7	49.6	36.0	28.0	0.0	91
810013	373.8	100	92	81	194.0	184.1	164.5	138.5	116.7	99.4	73.9	54.4	37.1	0.0	91
810023	654.1	102	92	84	338.4	334.1	295.9	255.4	229.4	184.6	128.6	103.4	75.6	0.0	91
810031	872.1	105	92	84	446.0	431.8	358.8	314.9	290.2	225.7	169.3	142.7	96.6	0.0	91

高真空发生器排空时间（非渗透性）-公制
型号	耗气量SLPM（5.5 BAR）	将0.03立方米的容器排空至列表上的真空度（显示单位为千帕）所需时间，单位为秒。
型号	耗气量SLPM（5.5 BAR）	0	10	20	31	41	51	61	71	81	91
810002	65.1	0.00	3.95	9.85	17.85	27.55	39.05	59.00	82.60	141.20	400.10
810003	93.4	0.00	2.75	6.55	12.35	19.55	29.15	42.55	61.75	94.25	231.85
810006	175.6	0.00	1.95	4.50	7.95	12.35	18.55	28.50	43.30	65.75	165.45
810008	237.9	0.00	1.05	2.45	4.70	7.35	10.85	16.25	24.85	38.45	90.15
810013	373.8	0.00	0.75	1.60	2.95	4.50	6.55	10.15	16.10	27.30	71.45
810023	654.1	0.00	0.50	1.00	1.70	2.60	3.80	5.55	8.25	13.30	51.30
810031	872.1	0.00	0.40	0.90	1.60	2.35	3.40	5.05	7.45	11.55	45.70

E-Vac真空发生器备件

消音器
标准
型号	描述	螺纹
900800	标准消音器	1/4 NPTM
900801	标准消音器	3/8 NPTM
900802	标准消音器	1/2 NPTM
直通式消音器
型号	描述	螺纹
3905	直通式消音器	1/4 NPTM
3911	直通式消音器	3/8 NPTM
3912	直通式消音器	1/2 NPTM

止回阀
型号	描述	螺纹
900804	止回阀	1/4 NPTF
900805	止回阀	3/8 NPTF
900806	止回阀	1/2 NPTF

真空计
型号	描述	螺纹
900811	真空计	0-30" Hg

插入式接头
型号	描述
900773	1/4 管道 X 1/8 NPTF
900774	1/4 管道 X 1/8 外螺纹
900775	1/4 管道 X 1/4 外螺纹
900776	1/4 管道 X 3/8 外螺纹
900777	3/8 管道 X 1/8 外螺纹
900778	3/8 管道 X 1/4 外螺纹
900779	3/8 管道 X 3/8 外螺纹
900780	3/8 管道 X 1/2 外螺纹
插入式弯管旋转接头
型号	描述
900781	1/4 管道 X 1/8 外螺纹
900782	1/4 管道 X 1/4 外螺纹
900783	1/4 管道 X 3/8 外螺纹
900784	3/8 管道 X 1/8 外螺纹
900785	3/8 管道 X 1/4 外螺纹
900786	3/8 管道 X 3/8 外螺纹
900787	3/8 管道 X 1/2 外螺纹
插入式螺纹三通旋转接头
型号	描述
900788	1/4 管道 X 1/8 外螺纹
900789	1/4 管道 X 1/4 外螺纹
900790	3/8 管道 X 1/4 外螺纹
900791	3/8 管道 X 3/8 外螺纹
插入式穿板接头
型号	描述
900792	活接头扣圈 - 1/4 管道 x 1/4 管道
900793	活接头扣圈 - 3/8 管道 x 3/8 管道
900809	活接头扣圈 - 1/4 管道 x 1/4 NPT
900810	活接头扣圈 - 3/8 管道 x 1/4 NPT
真空管
软管长度为10英尺、20英尺、30英尺、40英尺和50英尺。选择软管型号（直径）并在破折号后标明长度。例如：型号900795-20直径为1/4英寸，长20英尺。
型号	描述
900795-	1/4" 聚氨脂管
900796-	3/8” 聚氨脂管
装配夹
型号	描述
900798	带背带的装配夹
