利用 140200# 2" NPT 螺纹型气力输送器与普通导管
连接形成强大的输送系统输送零件、废料等。
|
Threaded Line Vac
螺纹型气力输送器
采用普通导管的低成本的输送带！
输送零件，物料，废料 –无活动部件! | |
|
|
|
什么是螺纹气力输送器
EXAIR（依爱） 螺纹型气力输送器将普通导管变成强大的输送两件、碎片、废料及其他大量物料的输送系统。螺纹型气力输送器可与任何普通导管及其附件连接，形成强大的输送系统。 |
一抽屉滑道生产商用141125 1-1/4"不锈钢螺纹气力输送器输送滚珠轴承到组装车间.
| |
|
|
|
为什么使用螺纹气力输送器
螺纹型气力输送器适合远距离大容量物料输送。喷射小股压缩空气使得一端产生真空，而另一端产生高速气流，瞬间就可产生反应。物料输送的速率可随意通过调节入口压缩空气的压力调节。可提供铝质和不锈钢两种材质，适合各种不同 场合要求。安装支架（选购）更可方便安装。无活动部件，无需用电，终身免维护。
气力输送器构造可由铝制或不锈钢构成,能满足各种输送应用要求。.可选安装支架，安装简单，无活动部件,不需要电源,免维护.
接口从3/4" NPT 至 2" NPT 的螺纹型气力输送均有库存。如需要其他尺寸，请与当地经销商联系。 |
特殊螺纹气力输送器的吸入端为光滑表面已套接软管,出气端带螺纹以拧接PVC管。
| |
|
|
|
应用
- 上料斗
- 纤维拉伸
- 物料传送
- 废料/边料清除
- 碎片清除
- 部件转移
- 填充
|
优势
- 铝制或不锈钢材质
- 高输送能力
- 紧凑
- 无噪音
- 无活动部件
- 适合各种标准管径
- 现货
| |
|
|
|

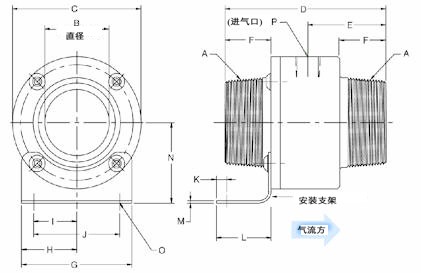

尺寸
|
型号
（不锈钢） |
型号
（铝质） |
A
(接口尺寸) |
UOM |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
P |
|
141075 |
140075 |
3/4 NPT |
in |
.50 |
1.88 |
3.88 |
1.88 |
1 |
2 |
1 |
.76 |
1.52 |
.25 |
1/4 NPT |
|
mm |
13 |
48 |
99 |
48 |
25 |
51 |
25 |
19 |
39 |
6 |
|
141100 |
140100 |
1 NPT |
in |
.75 |
2.13 |
4.25 |
2.06 |
1.19 |
2 |
1 |
.65 |
1.3 |
.25 |
1/4 NPT |
|
mm |
19 |
54 |
108 |
52 |
30 |
51 |
25 |
17 |
33 |
6 |
|
141125 |
140125 |
1-1/4 NPT |
in |
1 |
2.38 |
4.63 |
2.25 |
1.38 |
2.5 |
1.25 |
1 |
2 |
.31 |
1/4 NPT |
|
mm |
25 |
60 |
118 |
57 |
35 |
64 |
32 |
25 |
51 |
8 |
|
141150 |
140150 |
1-1/2 NPT |
in |
1.25 |
2.75 |
4.63 |
2.25 |
1.38 |
2.5 |
1.25 |
.86 |
1.73 |
.25 |
3/8 NPT |
|
mm |
32 |
70 |
118 |
57 |
35 |
64 |
32 |
22 |
44 |
6 |
|
141200 |
140200 |
2 NPT |
in |
1.75 |
3.25 |
4.63 |
2.25 |
1.38 |
3 |
1.5 |
1.17 |
2.34 |
.28 |
3/8 NPT |
|
mm |
44 |
83 |
118 |
57 |
35 |
76 |
38 |
30 |
59 |
7 | |
|
|
|
性能参数表
|
80 磅/立方英寸 (5.5 巴) |
耗气量 |
真空 |
|
型号 |
立方英寸/秒 |
升/秒 |
"H2O |
kPa |
|
141075, 140075 |
10.70 |
303 |
-72 |
-18 |
|
141100, 140100 |
14.70 |
416 |
-42 |
-11 |
|
141125, 140125 |
25.90 |
733 |
-42 |
-11 |
|
141150, 140150 |
33 |
934 |
-36.8 |
-9 |
|
141200, 140200 |
45 |
1274 |
-28.5 |
-7 | |
|
|
|
型号规格
可定制其他长度，请联系当地代理/经销商
|
铝质 螺纹型气力输送器 |
|
型号 |
品名规格 |
|
140075 |
3/4" NPT 螺纹型气力输送器 |
|
140100 |
1" NPT 螺纹型气力输送器 |
|
140125 |
1-1/4" NPT 螺纹型气力输送器 |
|
140150 |
1-1/2" NPT 螺纹型气力输送器 |
|
140200 |
2" NPT 螺纹型气力输送器 |
|
不锈钢螺纹型气力输送器 |
|
型号 |
品名规格 |
|
|
|
141075 |
3/4" NPT 螺纹型气力输送器 |
|
141100 |
1" NPT 螺纹型气力输送器 |
|
141125 |
1-1/4" NPT 螺纹型气力输送器 |
|
141150 |
1-1/2" NPT 螺纹型气力输送器 |
|
141200 |
2" NPT T 螺纹型气力输送器 |
|
高温型螺纹气力输送器 |
|
型号 |
品名规格 |
|
|
|
HT141075 |
3/4" NPT 螺纹型气力输送器 |
|
HT141100 |
1" NPT 螺纹型气力输送器 |
|
HT141125 |
1-1/4" NPT 螺纹型气力输送器 |
|
HT141150 |
1-1/2" NPT 螺纹型气力输送器 |
|
HT141200 |
2" NPT 螺纹型气力输送器 | |
|
|
|
附 件 |
|
型号 |
品名规格 |
|
6995 |
安装支架 适用于 3/4" 和 1" 螺纹型气力输送器 |
|
6996 |
安装支架 适用于 1-1/4" and 1-1/2" 螺纹型气力输送器 |
|
6997 |
安装支架适用于 2" 螺纹型气力输送器 |
|
9001 |
自动除水过滤器, 3/8 NPT, 65 立方英寸/秒 (1841 升/秒) |
|
9005 |
自动除油过滤器, 3/8 NPT, 15-37 立方英寸/秒 (425-1048 升/秒) |
|
9008 |
带量表调压器, 1/4 NPT, 50 立方英寸/秒 (1416 升/秒) | |
