Vortex Tubes
涡旋管冷却器

涡旋管冷却器是什么

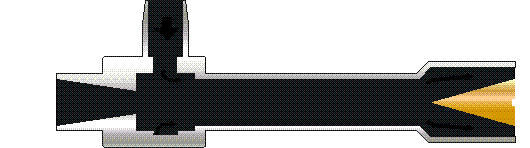

一种低成本、可靠的、免维护的解决各种工业局部冷却问题的方式。涡旋管冷却器以普通压缩空气为动力源，产生两股气流，一股热气一股冷气，无活动部件。涡旋管冷却器可产生：

• ´-46° to +127°C的温度
• 28-4248升/分钟的流量
• 制冷量最高可达到2571千卡/小时

温度、流量和制冷量均可通过热气端的控制阀进行广泛调节

采用3215涡旋管冷却器对基板进行温度控制

采用3215涡旋管冷却器对高温炉TV镜头进行冷保护

采用4个3250涡旋管冷却器冷却造粒机上的切 刀以避免不规则形状

采用3215涡旋管冷却器冷却医用管成型机器上的硬模

3200系列涡旋管冷却器型号规格

3200系列涡旋管优化了气流温度的降低和气流流量，具有最好的冷却效果，非常适用于常规的冷却场合。

型号

立方英尺/分钟*

升/分钟*

Btu/hr.**

千卡/小时**

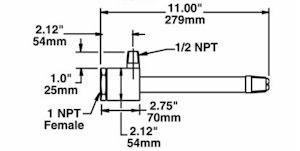

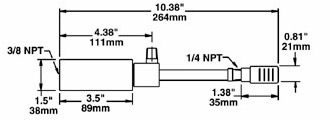

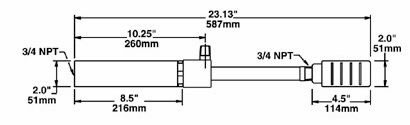

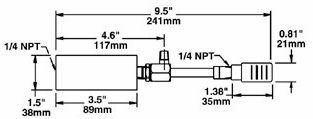

尺寸

3202

2

57

135

34

小

3204

4

113

275

69

小

3208

8

227

550

139

小

3210

10

283

650

164

中

3215

15

425

1000

252

中

3225

25

708

1700

428

中

3230

30

850

2000

504

中

3240

40

1133

2800

706

中

3250

50

1416

3400

857

大

3275

75

2124

5100

1285

大

3298

100

2832

6800

1714

大

3299

150

4248

10,200

2570

大

入口压缩空气压力为6.9公斤时的耗气量
*入口压缩空气压力为6.9公斤时的冷却量

3400系列涡旋管冷却器型号规格

3400系列涡旋管冷却器可以提供超低温的冷却气流，但冷却气流的流量相对较小（适合那些冷却比低于50%的场合应用）。3400系列涡旋管最好应用于那些需要低于0℃（-18℃）气流的场合。

型号

立方英尺/分钟*

升/分钟*

Btu/hr.**

千卡/小时**

尺寸

3402

2

57

--------

--------

小

3404

4

113

--------

--------

小

3408

8

227

--------

--------

小

3410

10

283

--------

--------

中

3415

15

425

--------

--------

中

3425

25

708

--------

--------

中

3430

30

850

--------

--------

中

3440

40

1133

--------

--------

中

3450

50

1416

--------

--------

大

3475

75

2124

--------

--------

大

3498

100

2834

--------

--------

大

3499

150

4248

--------

--------

大

*入口气源压力为6.9公斤时的耗气量。**不适用，3400系列通常不用在常温空气的应用中。

涡旋管冷却器产生的温度变化

入口压缩空气压力

温度变化

冷比％

磅/平方英寸

20

30

40

50

60

70

80

20

温降 °F

62

60

56

51

44

36

28

上升 °F

15

25

36

50

64

83

107

40

温降 °F

88

85

80

73

63

52

38

上升 °F

21

35

52

71

92

117

147

60

温降 °F

104

100

93

84

73

60

46

上升 °F

24

40

59

80

104

132

166

80

温降 °F

115

110

102

92

80

66

50

上升 °F

25

43

63

86

113

143

180

100

温降 °F

123

118

110

100

86

71

54

上升 °F

26

45

67

90

119

151

191

120

温降 °F

129

124

116

104

91

74

55

上升 °F

26

46

69

94

123

156

195

涡旋管冷却器产生的温度变化（公制的）

入口压缩空气压力

温度变化

冷比％

BAR

20

30

40

50

60

70,

80

1.4

温降°C

34.4

33.3

31.1

28.3

24.4

20

15.6

上升°C

8.3

13.9

20

28.3

35.6

46.1

59.4

2

温降°C

40.9

39.6

37.1

33.8

29.2

24

18.1

上升°C

9.8

16.4

24

33.3

42.6

54.6

69.5

3

温降°C

50.4

48.7

45.7

41.6

36

29.7

21.9

上升°C

12

19.9

29.6

40.3

52.3

66.5

83.5

4

温降°C

56.9

54.7

50.9

46.1

40

32.9

25.1

上升°C

13.2

21.9

32.4

43.9

57.1

72.5

91.2

5

温降°C

61.6

59

54.8

49.4

43

35.4

26.9

上升°C

13.7

23.3

34.2

46.5

60.9

77.2

97.1

6

温降°C

65.4

62.7

58.2

52.7

45.6

37.6

28.6

上升°C

14.1

24.3

35.8

48.6

63.9

81

102.1

7

温降°C

68.6

65.8

61.4

55.7

48

39.6

30

上升°C

14.4

25.1

37.3

50.2

66.3

84.2

106.3

8

温降°C

71.1

68.2

63.8

57.3

50

40.8

30.4

上升°C

14.4

25.4

38.1

51.8

67.9

86.1

107.9

EXAIR（依爱） 冷却套件

若不确定流量和温度要求，建议购买EXAIR(依爱)冷却套件。冷却套件包括一个涡旋管冷却器、冷空气消声器、过滤器及能产生该尺寸涡旋管冷却器提供的所有流量和温度的各种发生器。

型号

品名规格

3908J

EXAIR 小型冷却套件 ，最大冷却量 550 Btu/hr. (2.3 千卡/小时)

3930J

EXAIR 中型冷却套件，最大冷却量 2800 Btu/hr. (11.8 千卡/小时.)

3998J

EXAIR 大型冷却套件，最大冷却量10,200 Btu/hr. (42.8 千卡/小时.)

EXAIR （依爱）涡旋管冷却器

型号

品名规格

3202

小型涡旋管冷却器, 耗气量：2 立方英尺/分（57升/分），冷却量：135 Btu/hr. (34 千卡/小时)

3204

小型涡旋管冷却器, 耗气量： 4立方英尺/分(113升/分)，冷却量：275 Btu/hr. (69千卡/小时)

3208

小型涡旋管冷却器, 耗气量：8立方英尺/分(227升/分)，冷却量：550 Btu/hr. (139千卡/小时)

3210

中型涡旋管冷却器, 耗气量：10 立方英尺/分<, SPAN lang=EN-US style="FONT-SIZE: 12px; FONT-FAMILY: Microsoft Yahei; LINE-HEIGHT: 150%"> (283 , 升/分), 冷却量：650 Btu/hr. (164 千卡/小时)

3215

中型涡旋管冷却器, 耗气量：15 立方英尺/分 (425 升/分), . 冷却量： 1000 Btu/hr. (252 千卡/小时)

3225

中型涡旋管冷却器, 耗气量： 25 立方英尺/分 (708 升/分), 冷却量： 1700 Btu/hr. (428 千卡/小时)

3230

中型涡旋管冷却器, 耗气量：30 立方英尺/分 (850 升/分), 冷却量：2000 Btu/hr. (504 千卡/小时)

3240

中型涡旋管冷却器, 耗气量：40 立方英尺/分 (1133 升/分), 冷却量： 2800 Btu/hr. (706 千卡/小时)

3250

大型涡旋管冷却器, 耗气量：50 立方英尺/分 (1416 升/分), 冷却量： 3400 Btu/hr. (857 千卡/小时)

3275

大型涡旋管冷却器, 耗气量：75 立方英尺/分 (2124 升/分), 冷却量： 5100 Btu/hr. (1285 千卡/小时)

3298

大型涡旋管冷却器, 耗气量： 100 立方英尺/分 (2832 升/分), 冷却量： 6800 Btu/hr. (1714 千卡/小时)

3299

大型涡旋管冷却器, 耗气量：150 立方英尺/分 (4248 升/分), 冷却量：10,200 Btu/hr. (2570 千卡/小时)

3402

小型涡旋管冷却器, 耗气量：2 立方英尺/分 (57 升/分)

3404

小型涡旋管冷却器, 耗气量：4 立方英尺/分 (113 升/分),

3408

小型涡旋管冷却器, 耗气量：8 立方英尺/分 (227 升/分),

3410

中型涡旋管冷却器, 耗气量： 10 立方英尺/分 (283 升/分)

3415

中型涡旋管冷却器, 耗气量：15 立方英尺/分 (425 升/分),

3425

中型涡旋管冷却器, 耗气量： 25 立方英尺/分 (708 升/分),

3430

中型涡旋管冷却器, 耗气量：30 立方英尺/分 (850 升/分),

3440

中型涡旋管冷却器, 耗气量：40 立方英尺/分 (1133 升/分),

3450

大型涡旋管冷却器, 耗气量：50 立方英尺/分 (1416 升/分),

3475

大型涡旋管冷却器, 耗气量：75 立方英尺/分 (2124 升/分),

3498

大型涡旋管冷却器, 耗气量：100 立方英尺/分 (2832 升/分),

3499

大型涡旋管冷却器, 耗气量： 150 立方英尺/分 (4248 升/分),

附件和配件

型号

品名规格

3905

冷空气消声器，适用于耗气量2－ 8 立方英尺/分 (57-227 升/分) 的小型涡旋管冷却器

3901

冷空气消声器，适用于耗气量10－40 立方英尺/分 (283-1133 升/分) 的中型涡旋管冷却器

3906

冷空气消声器，适用于耗气量50－ 150 立方英尺/分 (1416-4248 升/分) 的大型涡旋管冷却器

3903

热空气消声器，适用于耗气量 2 － 40 立方英尺/分 (57-1133升/分) 的小型和中型涡旋管冷却器

3907

热空气消声器，适用于耗气量50－ 150 立方英尺/分 (1416-4248 升/分) 的大型涡旋管冷却器

3909

发生器套件，适用于耗气量2－ 8 立方英尺/分 (57-227 升/分) 的小型涡旋管冷却器

3902

发生器套件，适用于耗气量10－40 立方英尺/分 (283-1133 升/分) 的中型涡旋管冷却器

3910

发生器套件，适用于耗气量50－ 150 立方英尺/分 (1416-4248 升/分) 的大型涡旋管冷却器

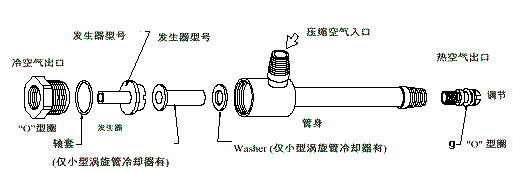

随涡旋管冷却器订购的发生器套件包括适合该款涡旋管的所有发生器。可任意改变该涡旋管的规格。

发生器的标识：耗气量 (立方英尺/分) - 字母“R”（最大冷却量型）或字母 "C" （最低冷却温度型）如: 15-R = 15 立方英尺/分（最大冷却量型） 50-C = 50 立方英尺/分（最低冷却温度型）

9001

自动除水过滤器, 3/8 NPT, 65 立方英尺/分钟 (1841 升/分钟)

9032

自动除水过滤器, 1/2 NPT, 90 立方英尺/分钟

9002

自动除水过滤器, 3/4 NPT, 220 立方英尺/分钟 (6230 升/分钟) ,

9005

自动除油过滤器, 3/8 NPT, 15-37 立方英尺/分钟 (425-1048 升/分钟)

9006

自动除油过滤器, 3/4 NPT, 50-150 立方英尺/分钟 (1415-4248 升/分钟)

9015

温控器套件(包括电磁阀和恒温计)

备注:: 以上耗气量是(立方英尺/分)假设入口空气压力为 100 PSIG (6.9 BAR) 时的数据。如入口空气压力变化，耗气量也会相应改变。
