ST420转速传感器（4-20ma变送信号）
# 2线制回路供电4-20 mA模拟信号输出
# 精确的水晶振子信号处理系统
# 无需校准——即开即用
# 可定制所需测量范围
# 固有安全设计
# 脉冲磁盘安装或拼合环安装形式
# 不锈钢M18x1外壳，NEMA 4X/IP67
产品描述
ST420是一种模拟量输出的速度传感器。它通过感应安装在轴上的磁极（脉冲磁盘形式或者脉冲拼合环形式）来输出平滑、连续的4-20mA模拟信号并与转速线性对应。ST420独特地设计，将磁脉冲传感器、信号处理系统和2线制回路供电的4-20mA电路整合到一个M18x1大小的传感器外壳中。
|
型号 |
响应频率 |
每转脉冲数 |
测量范围 |
|
ST420-H |
0.267~266.7Hz |
8 |
2~2000 RPM |
|
ST420-L |
0.267~26.67Hz |
8 |
2~200RPM |
*每转脉冲数(默认为8)和响应频率都可以定制。
注意： RPM=频率×60/每转脉冲数
ST420的每转脉冲数必须和磁极数相匹配，否则测量结果可能有误。
安装方式

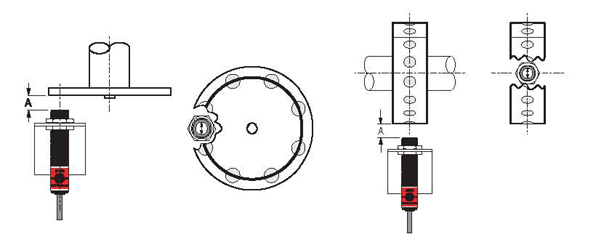

将脉冲磁盘或者拼合环安装在轴上，将ST420固定并使之与磁极中心对齐如图所示
